| 是否进口：否 | 加工定制：是 | 品牌：泰思特 |
| 型号：VTE 100 | 类型：VTE 100 | 外形尺寸：400*500*250mm |
| 重量：5Kg | 产品用途：用于汽车瞬态骚扰模拟实验 | 规格：VTE 100 |

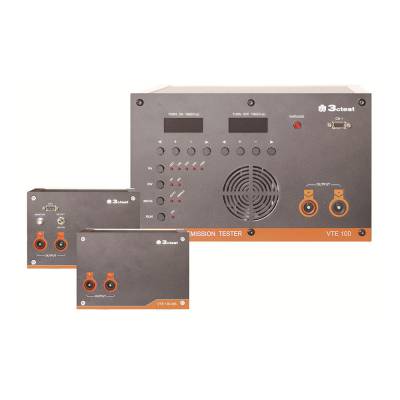

VTE 100适用于标准*** 7637-2和GB/T 21437-2要求的瞬态传导发射试验。VTE 100-MS是一个标准的汽车继电器，用于测量幅度超过400V的瞬态发射。VTE 100-ES是一个半导体电子开关，用于测量幅度小于400V的瞬态发射。
特点：
> 完全满足*** 7637-2发射测试标准；
> ES和MS两个开关位置可任意互换；
> 测试电压可达60V DC,持续电流100A；
> 数码管显示开通关断时间，具有自动、手动或者外部触发的开关特性；
> RS电阻内置，自动切换；
> 含温度过热报警功能；
参数：
通用参数 | |
工作电源范围 | 交流110 V/240 V（±10%），50 Hz /60 Hz |
保险丝 | 6 A |
功耗 | 100 W |
受试设备电压监视输出 | BNC，1:1同轴端子输出 |
Rs | EXT.，10 Ω，20 Ω，40 Ω，120 Ω |
触发方式 | 自动、单次、外部触发 |
模式选择 | 机械开关、电子开关 |
仪器接地连接方式 | <=10 mm香蕉插头线 |
实验电压 | 60 VDC |
实验电流 | 100 A |
温度报警 | 80 ℃ |
尺寸（L*W*H） | 330*320*205（不包含插座） |
重量 | 约11 kg |
环境温度 | 15 ℃–35 ℃ |
相对湿度 | 45%–75% |
大气压力 | 86 kPa–106 kPa |
人工网络参数 | |
频率 | 0.1 MHz-100 MHz |
电容 | 0.1μF |
阻抗 | 5 μH||50 Ω，符合*** 7637-2阻抗曲线 |
ZPA | <5 mΩ |
电子开关VTE 100-ES参数 | |
开通、关断时间 | 0.01~99.99 s+(10%+10 ms) |
压降 | <2 V@25 A，typical 2.3 V@100 A |
开关时间 | 300 ns+20%@load 50 uH/0.6 Ω |
瞬态保护电压 | 440 V |
尺寸（L*W*H） | 120*215*155（不包含插座） |
重量 | 约3.2 kg |
继电器开关VTE 100-MS参数 | |
开通、关断时间 | 0.05 s~99.99 s |
开关电流 | 100 A |
触点 | 高纯度银，触点无抑制 |
动作时间 | 25ms |
回弹时间 | 5ms |
释放时间 | 10ms |
尺寸（L*W*H） | 120*215*155（不包含插座） |
重量 | 约1.7 kg |
校准模块VTE –CAES(选配模块) | |
输入电压 | 13.5 V |
感性负载 | 0.6 Ω 、50 μH |
环境温度 | 15 ℃~35 ℃ |
内包装尺寸（长×宽×高） | 520 mm×520 mm×590 mm |
重 量 | 约16 kg |
校准负载用于验证电子开关特性。 |
